Тестовая оптическая система

Система представляет собой модульную конструкцию, позволяющую собирать лабораторные тестовые оптические схемы для обработки DWDM сигналов в C-диапазоне.

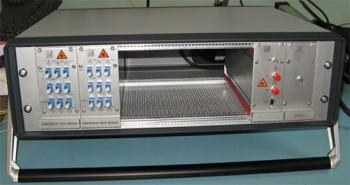

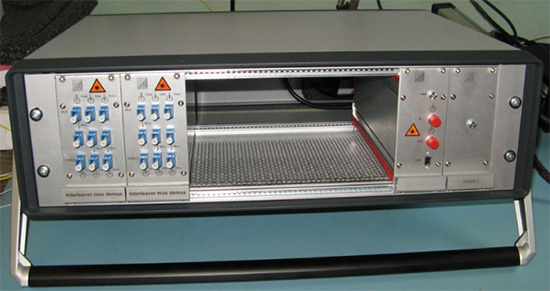

Конструктивно система представляет собой крейт  выстой 3U глубиной 400 мм с устанавливаемыми модулями в формате евромеханика высотой 3U. Ширины модулей уточняются в процессе изготовления. Оптические модули являются сменными.

Модуль интерфейсный и блок питания являются постоянно установленными в крейт.  Система имеет возможность монтажа в 19” стойку.

Модули соединяются с интерфейсным блоком и блоком питания крейта со стороны задней панели соединительными кабелями. Крейт с модулями подключается к персональному компьютеру через интерфейс USB-2.0.
Вентиляция производится через заднюю стенку комплектными вентиляторами.

В состав системы входят следующие функциональные узлы:
- перестраиваемый оптический фильтр;
- анализатор оптического спектра;
- усилитель оптического сигнала;
- оптический коммутатор 1х4
- компенсатор хроматической дисперсии С-диапазон
- интерфейсный модуль
- крейт с блоком питания 220В, 50Гц

1. Перестраиваемый оптический фильтр

Оптический сигнал из оптической линии, работающей с частотным уплотнением DWDM в С-диапазоне с частотной сеткой с шагом 50ГГц, подается на модуль  через разъемное оптическое соединение. Модуль выделяет один частотный канал из частотно уплотненного сигнала и подает его на выходной оптический разъем.
Для управления модулем используется интерфейс UART/USB.

Технические характеристики


1
Диапазон спектральный оптического сигнала
 1527.99-1563,04
нм

Точность настройки фильтра
< 20
пм

Ширина полосы пропускания по уровню 1 дБ
>16
ГГц

Ширина полосы пропускания по уровню 3 дБ
25
ГГц

Ширина полосы пропускания по уровню 20 дБ
<85
ГГц
2
Максимальная входная оптическая мощность
300
мВт
3
Вносимые пиковые потери (без учета соединителей)
<5
дБ
4
Потери поляризационные
< 0.3
дБ
5
Поляризационно-модовая дисперсия
0.5
пс
6
Хроматическая дисперсия
<+-100
пс/нм
5
Ошибка установки длины волны
< +-4
ГГц
6
Повторяемость установки длины волны
< +-1
ГГц

Зависимость установки длины волны от температуры
< +-1
пм/град С
7
Рабочая температура
0 -65
град. С
8
Скорость перестройки между каналами
<10
сек
9
Электрический интерфейс
UART/USB

10
Напряжения питания
+5,0
 В
11
Рассеиваемая мощность
<2
Вт
12
Оптический входной кабель
1000 мм
мм
13
Разъем оптический
FC/UPC

14
Размеры

мм

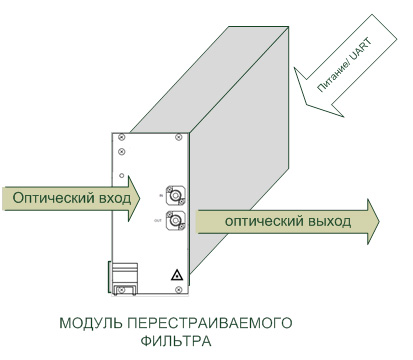

Конструкция устройства

Устройство состоит из металлического корпуса высотой 3U, длиной 280 мм и шириной XX мм.

В передней панели устройства находятся входной и выходной оптические разъемы типа FC/APC. На задней панели расположен разъем интерфейса UART и питания.



2.  Анализатор оптического спектра

Модуль может быть использован для разработки и создания оборудования для тестирования оптических линий связи высокоскоростной передачи данных по любым оптическим магистральным линиям, работающим с частотным уплотнением DWDM в диапазоне С. Модуль обеспечивает прием оптического сигнала из оптического кабеля через разъемное соединение и его обработку с целью определения какие каналы DWDM присутствуют в сигнале оптическом и какова их мощность. Измеренные значения уровня мощности в каналах DWDM в формате мощность длина волны, отношение сигнал/шум передаются из модуля по последовательному интерфейсу UART.  Для подключения модуля   используется интерфейс UART.

Технические характеристики

1
Диапазон спеткральный оптического сигнала
 1529.16-1567,13
нм
2
Максимальная входная оптическая мощность
23
дБм
3
Диапазон мощности одного спектрального канала
-10 - -40
дБм
4
Относительная точность измерения мощности
+- 0,4
дБм
5
Повторяемость измерения мощности
+- 0,2
дБм
6
Абсолютная точность измерения длины волны
+- 75
пм
7
Уровень собственного шума
-55
дБм
8
Время отклика
2-3
сек
9
Рабочая температура
0 -65
град. С
10
Электрический интерфейс
UART/USB

11
Напряжения питанияе
+5,0
 В
12
Рассеиваемая мощность
2
Вт
13
Оптический входной кабель
1000 мм
мм
14
Разъем оптический
FC/APC

15
Размеры
100х70х17.5
мм

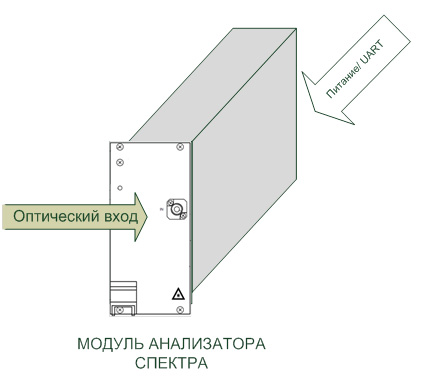

Конструкция устройства.

Устройство состоит из металлического корпуса высотой 3U, длиной 280 мм и шириной XX мм.
На переднюю панель выведен оптический разъем типа LC. На заднюю панель выведен разъем для подключения к объединительной панели крейта через которую подается питание и происходит управление устройством.

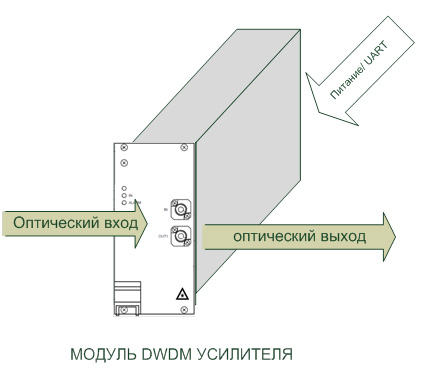

3. Усилитель оптического сигнала.

Блок  оптического усилителя содержит в своем составе эрбиевый оптический усилитель ВОА 1,  оптимизированный для усиления в коротковолновом диапазоне (С-Band: 1527-1564 нм). Оптические усилители являются многоканальными (DWDM) предварительными усилителями (preamplifier) и предназначены для усиления многоканального оптического сигнала, поступающего на терминальное оборудование со стороны волоконно-оптической линии.

Технические характеристики

Параметр
Обоз-нач.
Мин.
Тип.
Макс.
Ед. изм.
1
Тип усилителя


Предусили-тель


2
Поляризация


случайная


3
Входная оптическая мощность
Pin
-30

-10
дБм
4
Рабочий диапазон частот

1528

1562
нм
5
Диапазон входной оптической мощности
Pin
-32

0
дБм
6
Коэффициент усиления (Рin=-30 дБм, l=1550 нм)

30


дБ
7
Шум-фактор (Рin=-30 дБм, l=1550 нм)
NF

5.0
6
дБ
9
Входная, выходная развязка

35


дБ
10
Входные, выходные обратные потери
RL
35


дБ
11
Поляризационная модовая дисперсия (Рin=-20 дБм)
PMD


0,5
пс
12
Поляризационная зависимость коэффициента усиления



0.5
дБ



Усилитель могут работать в режимах:
• стабилизации тока,
• стабилизации выходной мощности,

Рабочие параметры и режимы усилителей и фильтров устанавливаются пользователем при помощи внешнего компьютера, подключаемого к блоку питания и управления через интерфейс .UART/USB.
Ток диодов накачки, температура, входная и выходная мощности, коэффициент усиления оптических усилителей, установленная длины волны оптических фильтров контролируются внутренней электроникой
Напряжение питания блока – +5.0, +3.3 В.
Максимальная потребляемая мощность, не более – 10 Вт.
Габаритные размеры, ШИРxВЫСxДЛИНА – 60.7x128.7x268.1 мм.
Масса, не более – 1.0 кг

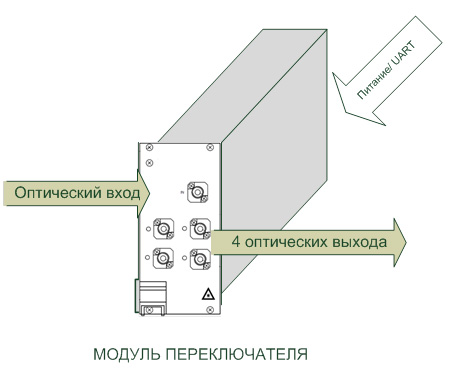

4. Оптический коммутатор 1х4

Оптический переключатель имеет 1 вход и 4 выхода. Оптический сигнал подается на один из выходов. Оптические разъемы переключателя FC/APC. Для подключения модуля   используется интерфейс UART.

Технические характеристики

1
Диапазон спеткральный оптического сигнала
 1525-1610
нм
2
Вносимые потери
1,5
дБ
3
Обратные потери
45
дБ
4
Взаимное ослабление между каналами
55
дБ
5
Повторяемость ослабления при переключении
+-0,05
дБ
6
Время переключения
20
мс
7
Уровень собственного шума
-55
дБм
8
Время отклика
2-3
сек
9
Рабочая температура
-5 - +65
град. С
10
Электрический интерфейс
UART/USB

11
Напряжения питанияе
+5,0
 В
12
Рассеиваемая мощность
1
Вт
13
Оптический входной кабель
1000 мм
мм
14
Разъем оптический
FC/APC

15
Размеры
100х70х17.5
мм

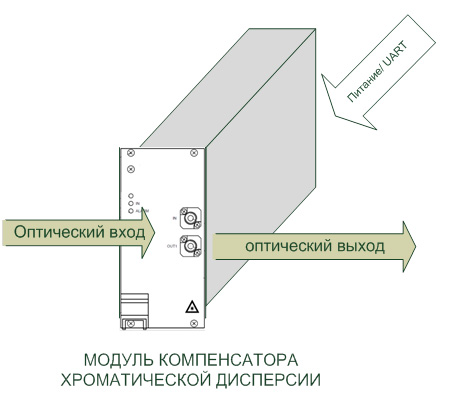

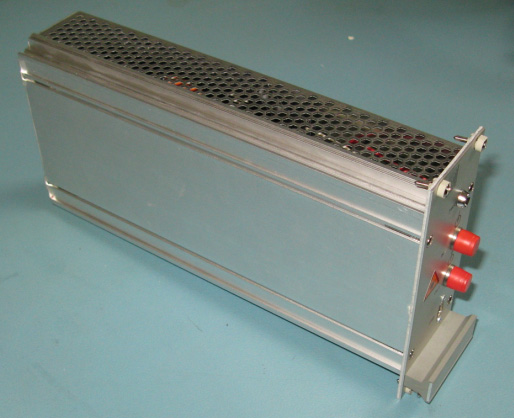

5. Компенсатор хроматической дисперсии С-диапазон

Модуль компенсатора хроматической дисперсии предназначен для компенсации хроматической дисперсии длинных оптических линий для обеспечения приема высокоскоростных оптических сигналов, передаваемых со скоростями выше 10Гбит со спектральным уплотнением DWDM в С-диапазоне.
Модуль коррекции/имитации хроматической дисперсии может быть использован для организации измерительных и имитационных стендов, для работы  с оптическими линиями связи со спектральным уплотнением DWDM в С- диапазоне.
Модуль может использоваться для круглосуточной работы в составе «Универсальной оптической тестовой системы» изготавливаемой компанией «МАРАФОН»

Технические характеристики

1
Диапазон спектральный оптического сигнала
 С-band
нм
2
Диапазон коррекции дисперсии
+- 1200
пс/нм
3
Точность установки значения компенсации дисперсии
5
пс/нм
4
Шаг сетки частот
50
ГГц
5
Первый канал
1527.994 / 196.2
нм/ТГц
6
Последний канал
1567.133 nm / 191.3
нм/ТГц
5
Полоса пропускания
45
ГГц
6
Время перестройки
10
сек
7
Вносимые оптические потери
<5
дБ
8
Рабочая температура
0 -65
град. С
9
Электрический интерфейс
UART/USB

10
Напряжения питанияе
+5,0
 В
11
Рассеиваемая мощность
10
Вт
13
Разъем оптический
FC/APC

14
Размеры
100х70х17.5
мм





Количество модулей поставляемых в тестовой оптической системе:
- Перестраиваемый оптический  фильтр – 1 шт
- Анализатор оптического спектра – 1 шт
- Оптический коммутатор 1х4 – 1 шт
- Усилитель оптического сигнала– 2 шт
- Компенсатор хроматической дисперсии С - диапазон – 1 шт


Комплектность поставки тестовой системы

Наименование модуля
Наличие    модуля













Перестраиваемый оптический  фильтр

Анализатор оптического спектра

Оптический коммутатор

Усилитель оптического сигнала

Компенсатор хроматической дисперсии

Интерливер/деинтерливер

    +

    +
    +

    +
    +

      --









Модуль устанавливается по решению
Заказчика.



Модуль интерливер/деинтерливер

Цена и дополнительная информация предоставляются по запросу на адрес optics@marathon.ru
