1. Назначение
Модуль интерливера/деинтерливера «Interleaver mux demux» (ГКМН.433779.001) предназначен для использования в оптических линиях связи, работающих с частотным уплотнением DWDM в С-диапазоне и частотной сетке 25-50 ГГц для увеличения пропускной способности. Модуль интерливера/деинтерливера представляет собой оптическое пассивное устройство и предназначено для увеличения количества оптических каналов передаваемых через одно волокно оптического кабеля путем мультиплексирования оптических сигналов с частотами в соответствии с рекомендованной частотной сеткой для оптических линий с частотным методом уплотнения сигналов
Модуль интерливера/деинтерливера может быть использован для организации измерительных и имитационных стендов для работы с оптическими линиями связи со спектральным уплотнением DWDM в С- диапазоне.
Модуль может использоваться для круглосуточной работы в составе «Универсальной оптической тестовой системы» производства компаниии «МАРАФОН».
2. Комплект поставки изделия
Модуль интерливера/деинтерливера комплектуется согласно таблицы
|
№
|
|
Наименование
|
Кол.
|
SN
|
|
1.
|
|
Модуль интерливера/деинтерливера
|
1
|
|
|
2.
|
|
Руководство по эксплуатации
|
1
|
-
|
3. Технические характеристики
Основные технические характеристики модуля интерливера/деинтерливера приведены в таблице
|
№
|
Параметр
|
Значение
|
Ед. изм.
|
|
1
|
Диапазон спектральный оптического сигнала
|
1527 -1567,2
|
нм
|
|
2
|
Ошибка в центральной частоте канала
|
< +- 2,5
|
ГГц
|
|
3
|
Вносимые потери
|
< 3.7
|
дБ
|
|
|
Полоса пропускания на уровне 0,5 дБ
|
ITU +- 7
|
ГГц
|
|
|
Полоса пропускания на уровне 3 дБ
|
ITU +- 9
|
ГГц
|
|
4
|
Изоляция между каналами
|
>19
|
дБ
|
|
5
|
Вносимая дисперсия
|
+- 180
|
пс/нм
|
|
6
|
Подавление обратного канала
|
>40
|
дБ
|
|
7
|
Максимальная взодная мощность
|
24
|
дБм
|
|
8
|
Рабочая температура
|
0 -65
|
град. С
|
|
9
|
Электрический интерфейс
|
нет
|
|
|
10
|
Напряжения питанияе
|
нет
|
|
|
11
|
Рассеиваемая мощность
|
нет
|
|
|
12
|
Разъемы оптические
|
LC/UPC
|
|
|
13
|
Размеры
|
60,6x128,4x247
|
мм
|
4. Климатические характеристики
- температура окружающего воздуха от +5 до +45 ºС,
- относительная влажность воздуха до 80 % при температуре 25ºС,
- атмосферное давление не ниже 60 кПа (450 мм рт.ст)

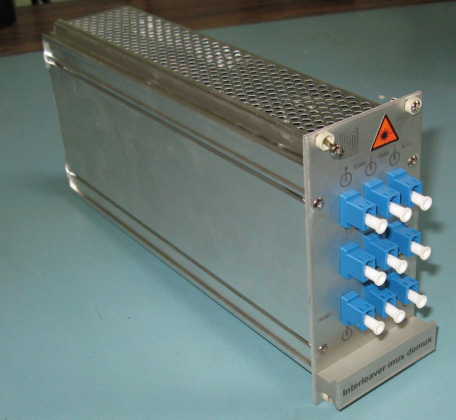

5. Описание конструкции
Конструктивно Модуль интерливера/деинтерливера выполнен в виде модуля (блоков) стандарта
Евромеханика высотой 2U, предназначенных для размещения в крейте.
В этот же крейт могут быть установлены дополнительные модули.
6. Гарантии изготовителя
Гарантийный срок эксплуатации оборудования - 1 год со дня отправки изделия заказчику.
