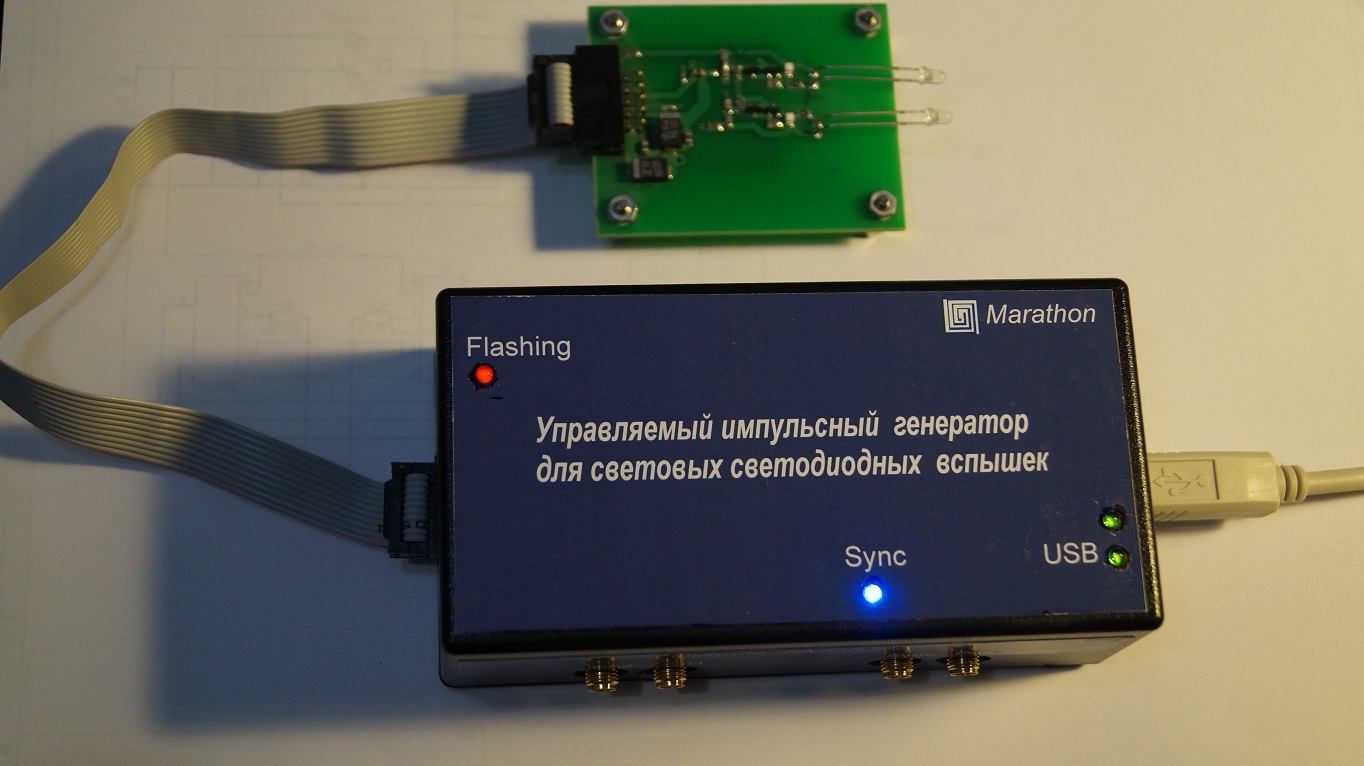

Назначение
Прибор предназначен для имитации световых сигналов для ФЭУ.
Функциональность.
Прибор генерирует короткие парные световые импульсы в диапазоне около 420нм, а также сигналы синхронизации, соответствующие этим световым импульсам.
Световые импульсы регулируются по мощности излучения и взаимному расположению по временной шкале.
Управление и питание прибора осуществляется по интерфейсу USB.
Наличие выходов каналов с уровнями CMOS дает возможность использовать прибор и для других применений.

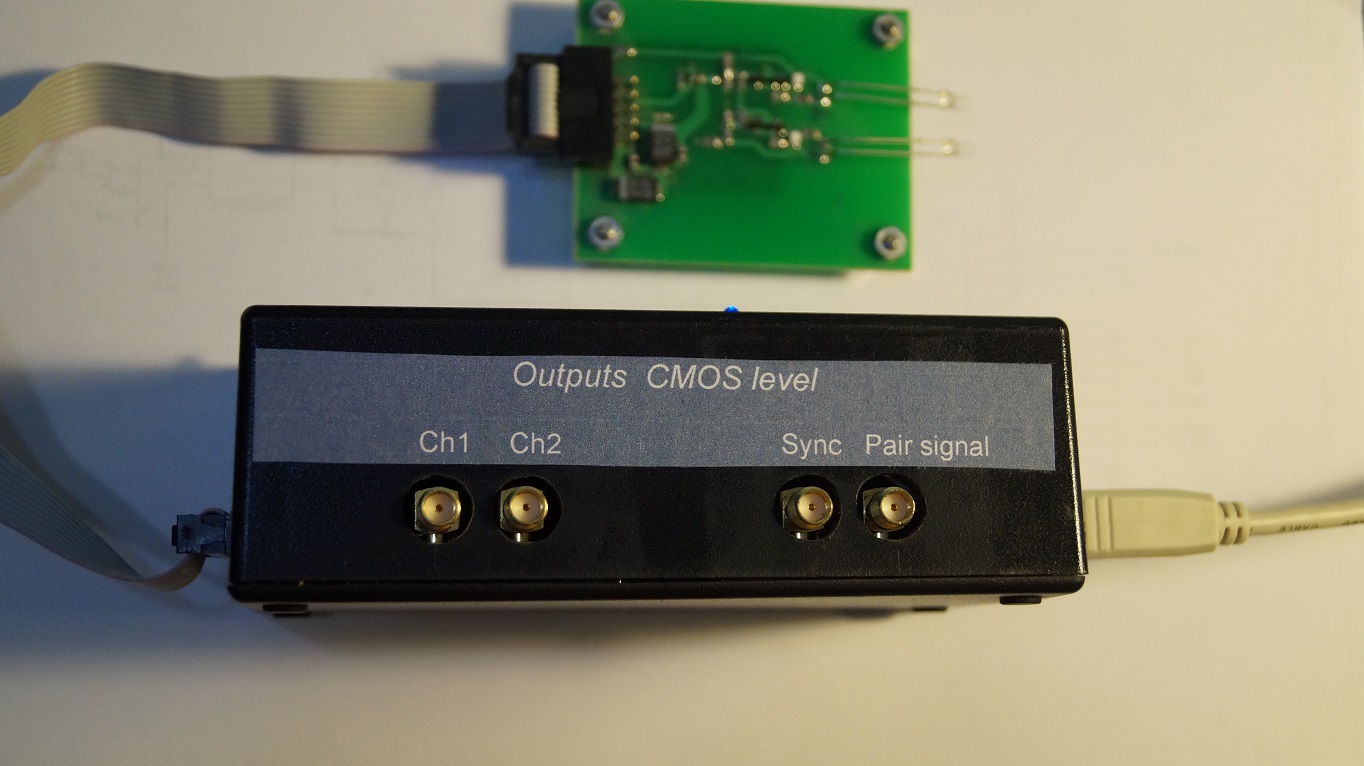

Назначение разъемов
|
Разъем |
Назначение |
|
Х1 |
Выход сигналов каналов 1 и 2 на выносную плату синих светодиодов, уровни сигналов LVDS |
|
X2 |
Выходной сигнал канала 1, активный уровень лог. 0, длительность 32нс, CMOS 3.3V |
|
X3 |
Выходной сигнал канала 2 (с регулируемой задержкой относительно канала 1), активный уровень лог. 0, длительность 16-32нс, CMOS 3.3V |
|
Х4 |
Выходной сигнал для внешней синхронизации осциллографа, меандр с уменьшенной вдвое частотой, CMOS 3.3V. Фронты сигнала соответствуют временному положению начала импульса канала 1. |
|
Х5 |
Выходной сигнал суммарного сигнала каналов 1 и 2 – парный импульс, активный уровень лог. 1, амплитуда 1.5 V |
|
Х6 |
Подключение к порту USB компьютера, питание устройства. |
|
Х7 |
Технологический разъем для программирования микропроцессора устройства. |
Характеристики.
Основные характеристики приведены в табл
|
Наименование параметра |
Значение параметра |
Примечание |
|
Пределы регулировки относительного расположения парных импульсов по временной шкале, мкс |
0..1000 |
Устанавливается программно |
|
Дискретность изменения временного относительного расположения парных импульсов, не хуже, нс |
0,167 |
|
|
Диапазон периода повторения парных импульсов, мкс |
2.. 1092 |
Устанавливается программно |
|
Выходные сигналы каналов 1 и 2, лог. 1 |
Более 3V |
|
|
Выходные сигналы каналов 1 и 2, лог. 0 |
Менее 0.2V |
Активный уровень |
|
Длительность импульса канала 1, нс |
32 |
|
|
Длительность импульса канала 2, нс |
16.. 32 |
В зависимости от точной настройки задержки в режиме высокого разрешения |
|
Амплитуда суммарного сигнала парного импульса |
1.5V |
Активный уровень лог. 1 |
|
Амплитуда импульса синхронизации |
Не менее 3V |
|
|
Длительность импульса синхронизации |
Соответствует длительности периода повторения импульсов канала 1 |
Диапазон регулировки интенсивности излучения светового импульса – 16..100%
Интерфейс управления – USB (виртуальный СОМ порт )
Питание 5В от интерфейса USB
Программное обеспечение.
Программное обеспечение выполнено для OS Windows.

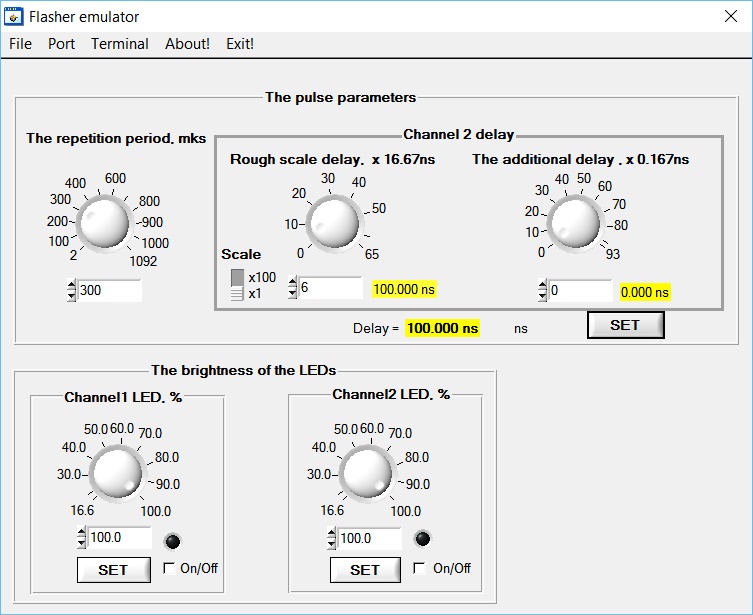

Интерфейс программы.
