Генератор оптических сигналов 40G предназначен для генерации оптических сигналов типа 40G в C-диапазоне с несущей частотой и типами модуляции, определяемыми сменными модулями.
Генератор оптических сигналов 40G может быть использован для организации измерительных и имитационных стендов для работы с оптическими линиями связи со спектральным уплотнением DWDM в С- диапазоне.
В генератор могут быть установлены сменные модули формата 300-pin MSA (OIF SFI-5) с цифровым интерфейсом I2C и поддерживающие систему команд MSA Rev4.2. Модули входят в комплект поставки генератора. Состав модулей определяется при заказе изделия. Сменные модули имеют в своем составе передатчик и приемник. Приемная часть модуля генератором оптических сигналов не используется.
Технические характеристики
|
№
|
Параметр
|
Значение
|
Ед. изм.
|
|
1
|
Выходной сигнал
|
Определяется типом установленного модуля
|
|
|
9
|
Электрический интерфейс управления
|
USB
|
|
|
10
|
Напряжения питания
|
220
|
В
|
|
11
|
Потребляемая мощность
|
100
|
Вт
|
|
12
|
Разъемы оптический
|
FC/APC
|
|
|
13
|
Размеры
|
352x138,2x265,5
|
мм
|
|
15
|
Время прогрева
- до начала работы, сек
- до полной стабилизации, мин
|
30
3
|
|
Генератор может использоваться для круглосуточной работы в составе лабораторно-измерительных стендов:
- температура окружающего воздуха от +5 до +45 ºС,
- относительная влажность воздуха до 80 % при температуре 25 ºС,
- атмосферное давление не ниже 60 кПа (450 мм рт.ст.).
Принцип действия.
Генератор состоит из Устройства генерации электрических сигналов, Модуля оптического передатчика, блока питания, корпуса.
Устройство генерации электрических сигналов (УГЭС) представляет собой электронное устройство, в котором реализован электрический интерфейс типа OIF SFI-5 для управления и передачи данных в модуль оптического передатчика. Данные (их формат, длина последовательности и структура) хранятся внутри УГЭС, задаются при изготовлении и в данной версии изделия изменяться не могут. В УГЭС реализован интерфейс USB для связи с управляющим компьютером. Контроль и управление работой генератора осуществляется через интерфейс USB при помощи внешнего компьютера, подключаемого через соответствующий разъем с использованием специального программного обеспечения (СПО).
Технические характеристики.
|
№
|
Параметр
|
Значение
|
Ед. изм.
|
|
1
|
Выходной сигнал
|
Определяется типом установленного модуля
|
|
|
9
|
Электрический интерфейс управления
|
USB
|
|
|
10
|
Напряжения питания
|
220
|
В
|
|
11
|
Потребляемая мощность
|
100
|
Вт
|
|
12
|
Разъемы оптический
|
FC/APC
|
|
|
13
|
Размеры
|
352x138,2x265,5
|
мм
|
|
15
|
Время прогрева
- до начала работы, сек
- до полной стабилизации, мин
|
30
3
|
|
Описание конструкции

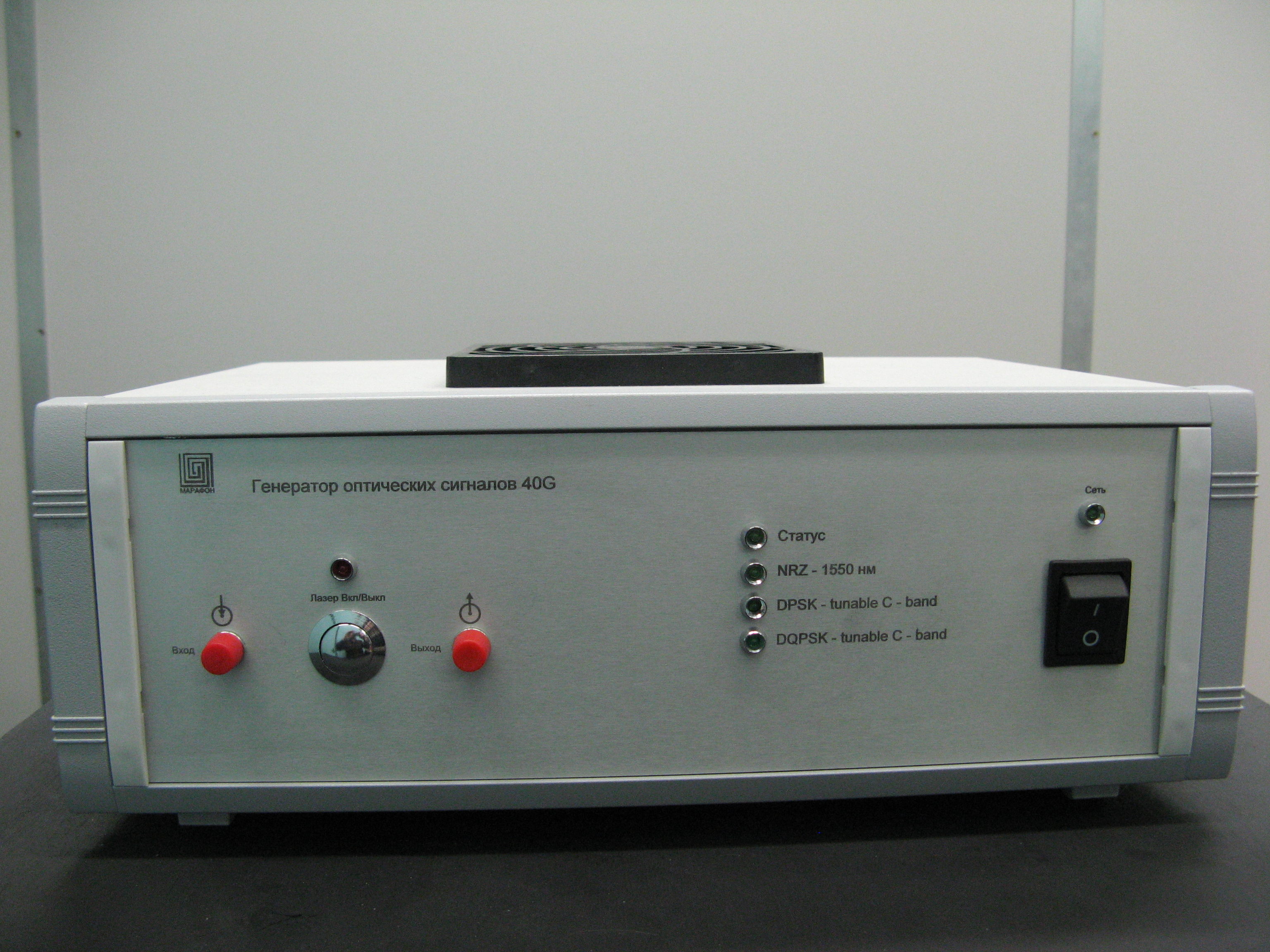

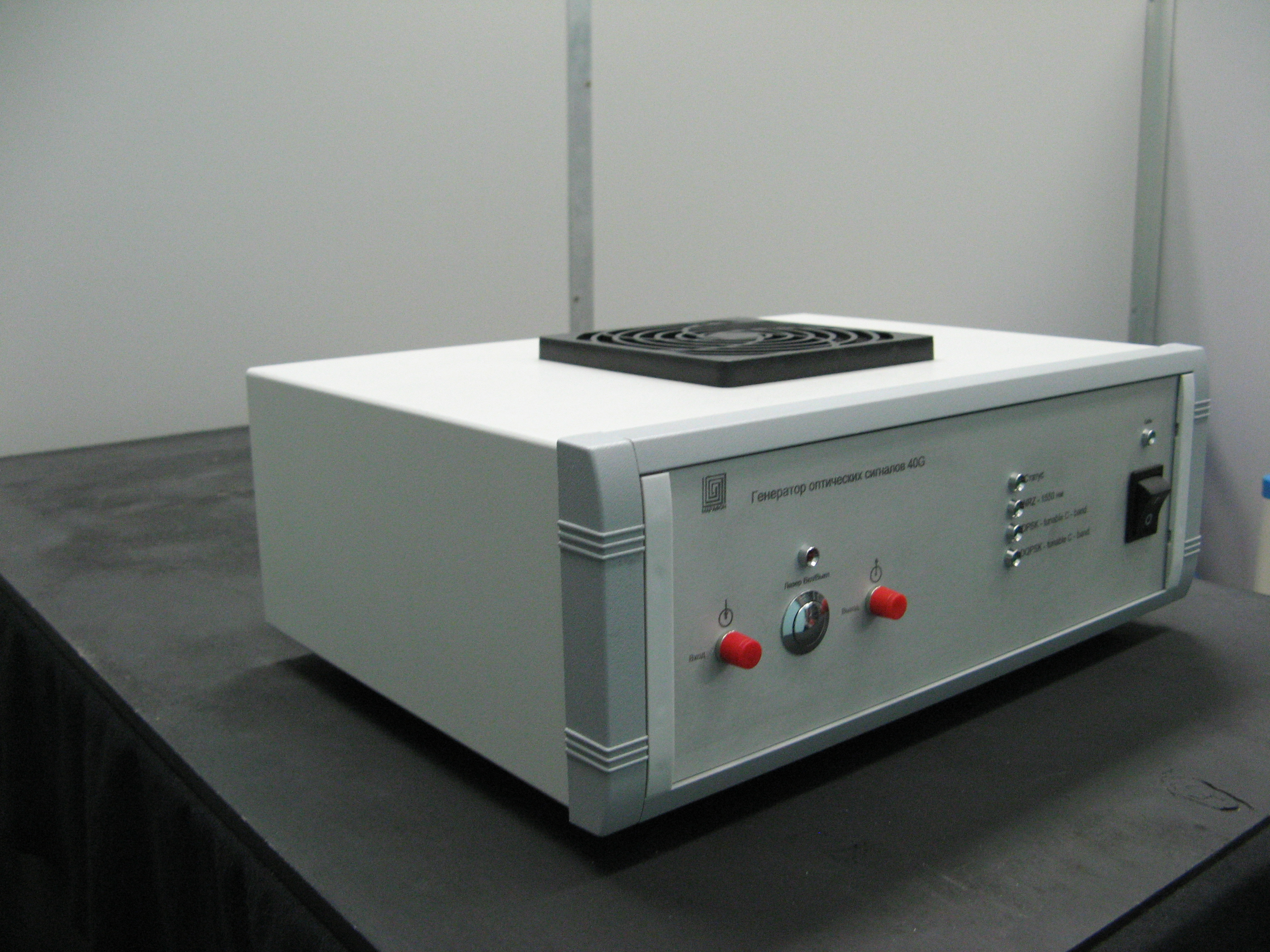

Конструктивно генератор оптических сигналов 40G выполнен в виде законченного устройства со встроенным блоком питания.

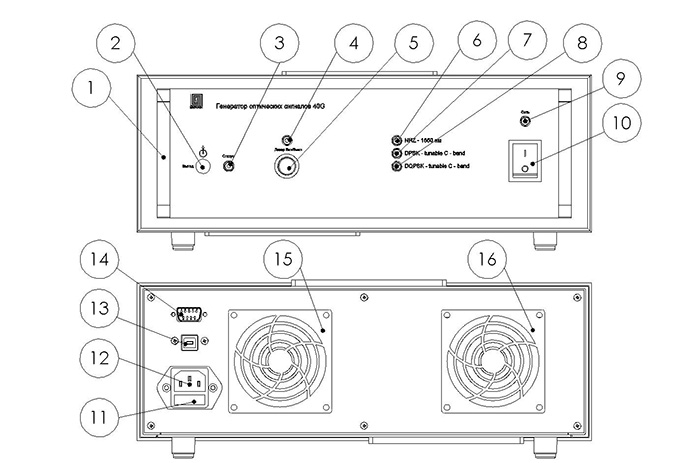

Элементы передней и задней панелей указаны в Таблице.
Рис. 2
|
№ поз.
|
Название
|
Назначение
|
|
1
|
Крышка закрывающая винты лицевой панели
|
Закрывают винты крепления лицевой панели.
|
|
2
|
Оптический разъем OUT
|
Оптический выход устройства.
|
|
3
|
Индикатор Статус
|
Моргающий зеленый индикатор показывает, что внутреннее конфигурационное ПО генератора успешно загружено
|
|
4
|
Индикатор
|
Красный светодиод - загорается, когда включен лазер
|
|
5
|
Кнопка
|
Кнопка включения лазера
|
|
6
|
Индикатор
|
Зеленый светодиод – загорается, когда в блок установлен модуль HRZ-1500 nm
|
|
7
|
Индикатор
|
Зеленый светодиод – загорается, когда в блок установлен модуль HRZ-1500 nm.
|
|
8
|
Индикатор
|
Зеленый светодиод – загорается, когда в блок установлен модуль HRZ-1500 nm.
|
|
9
|
Индикатор
|
Зеленый светодиод – загорается, когда в блок установлен модуль HRZ-1500 nm
|
|
10
|
Выключатель
|
Служит для подачи внешнего переменного напряжения 220В, на внутренний блок питания имитатора
|
|
11
|
Предохранитель сетевой 1А
|
|
|
12
|
Разъем питания
|
Служит для подачи внешнего переменного напряжения 220В
|
|
13
|
Разъем USB B
|
Служит для подключения к управляющему компьютеру
|
|
14
|
Разъем RS-232
|
Служит для подключения к управляющему компьютеру
|
|
15,16
|
Вентилятор охлаждения
|
Служит для охлаждения внутренних элементов имитатора
|
Комплектность поставки
|
№
|
|
Наименование
|
Кол.
|
SN
|
|
1.
|
|
Генератор оптических сигналов 40G
|
1
|
|
|
2.
|
|
Руководство по эксплуатации
|
1
|
-
|
|
3.
|
|
Управляющая программа для Генератора оптических сигналов 40G
|
1
|
|
|
4.
|
|
Программное обеспечение (CD диск)
|
1
|
-
|
В комплекте с генератором электрических сигналов могу поставляться следующие модули:
